一、產品介紹

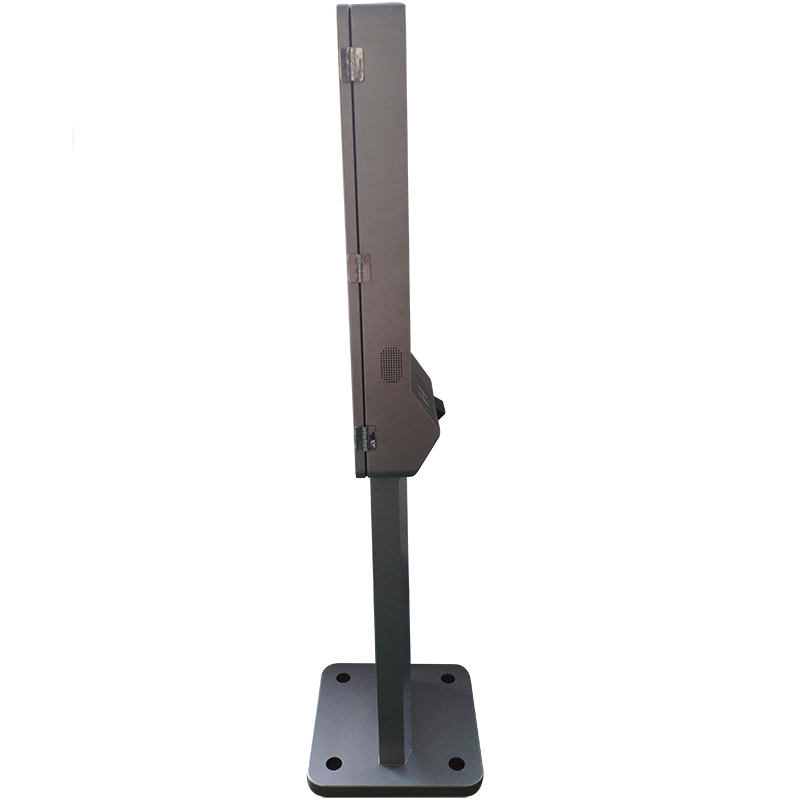

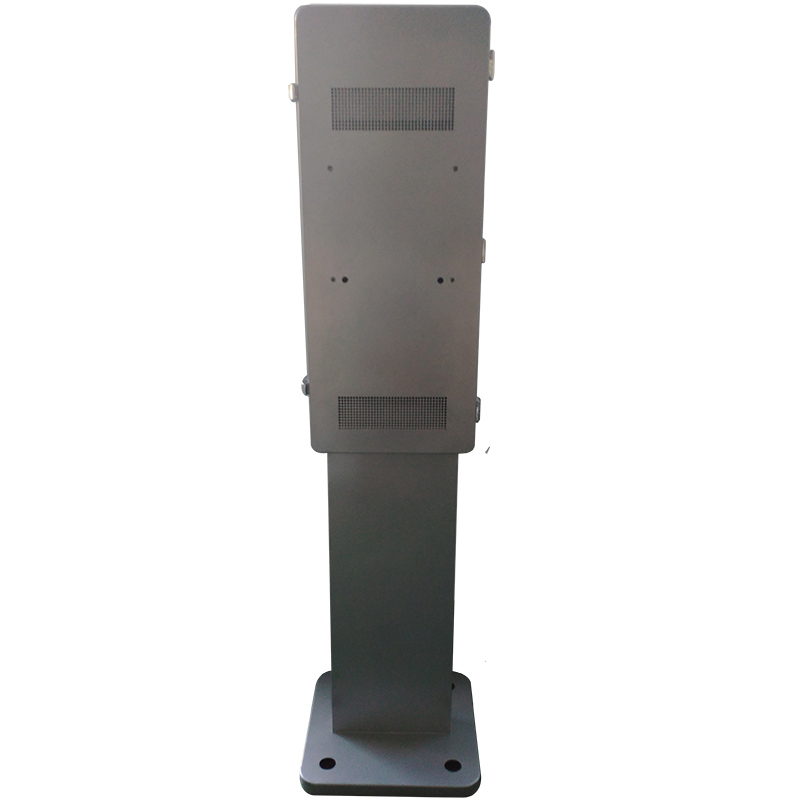

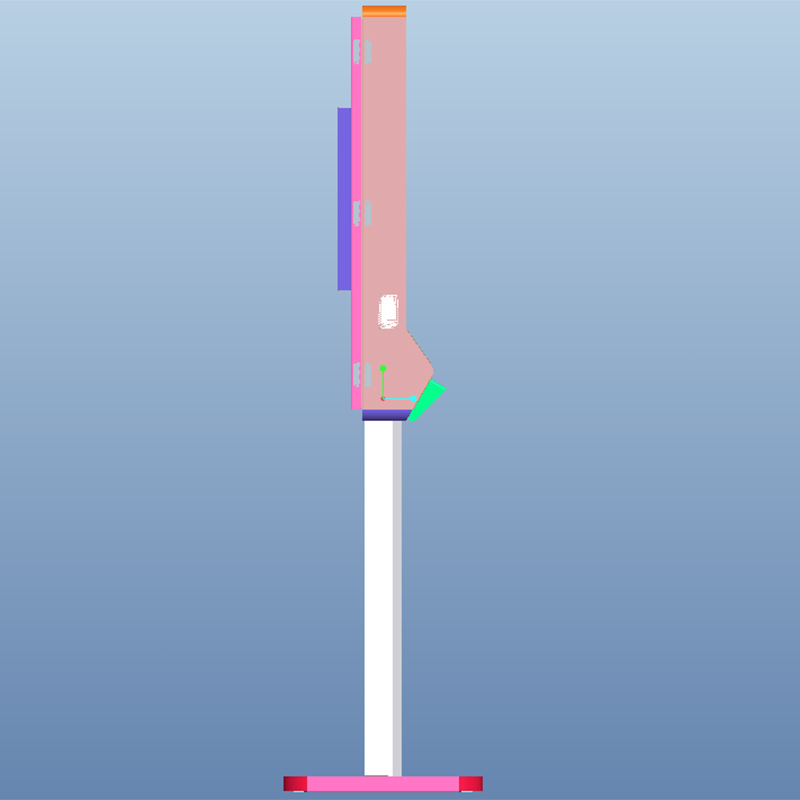

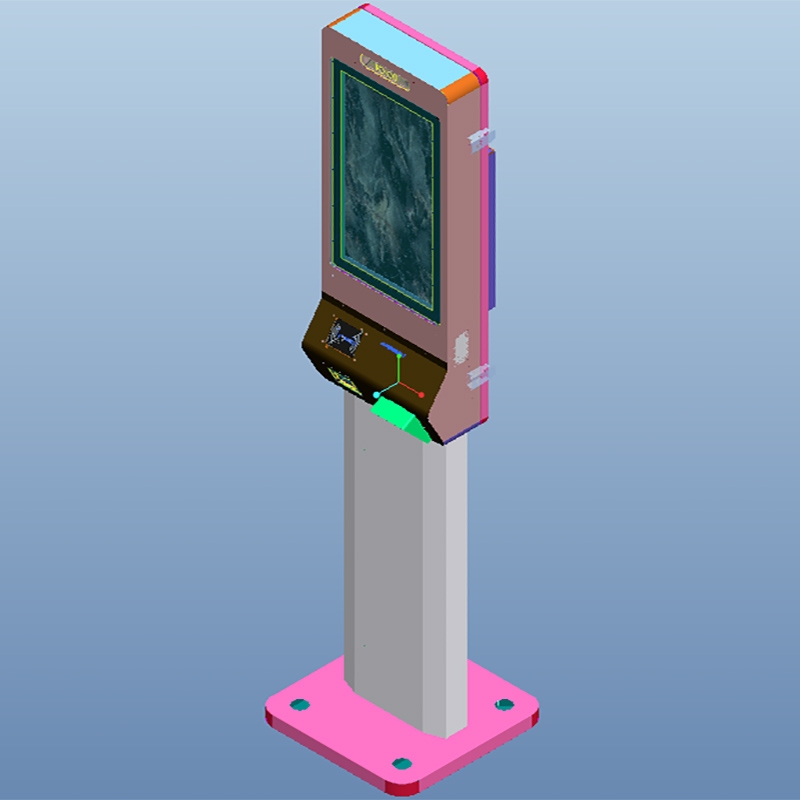

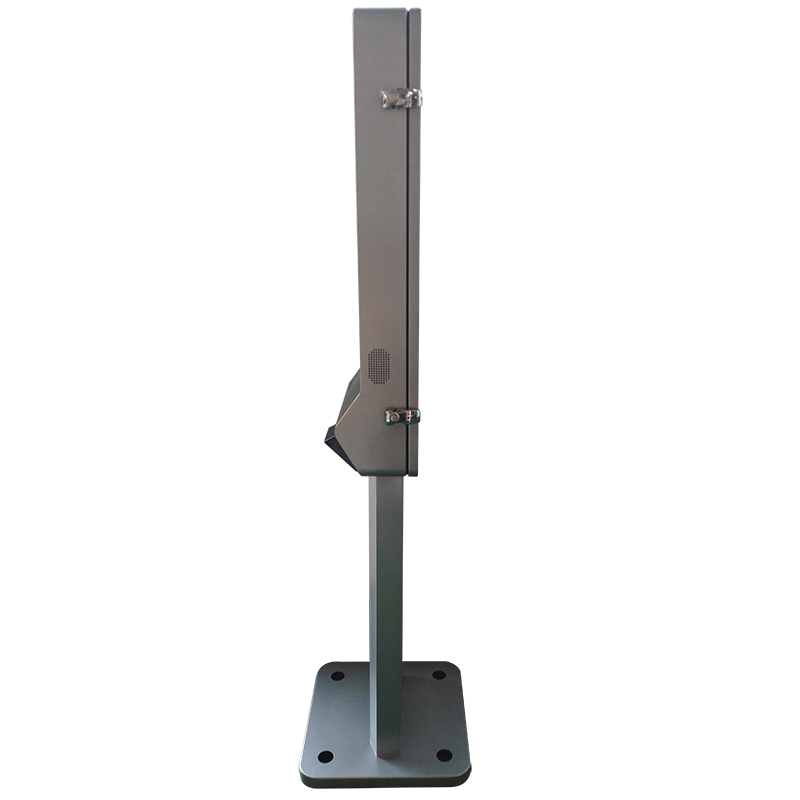

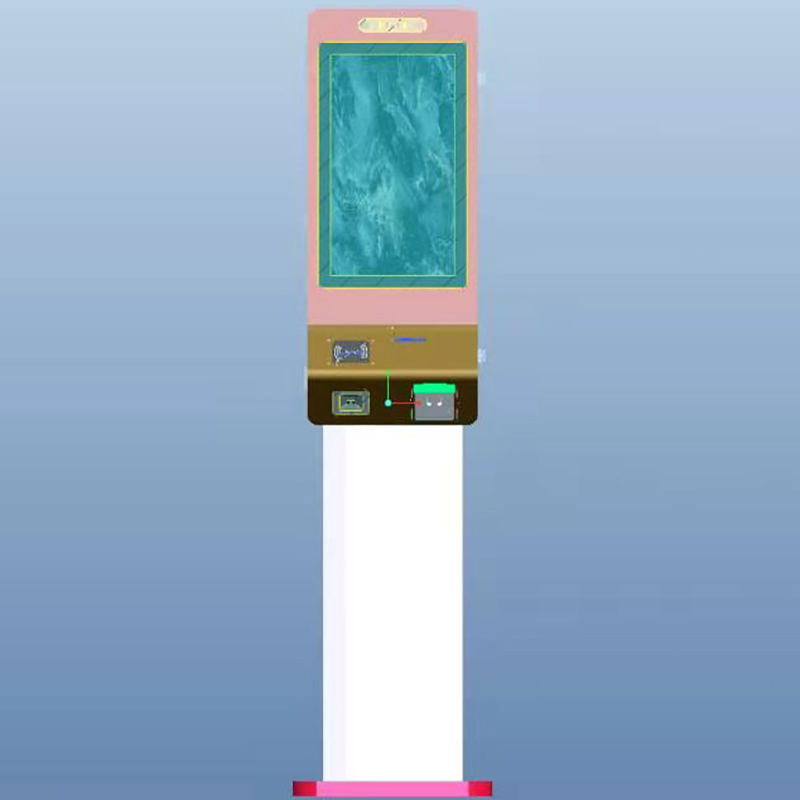

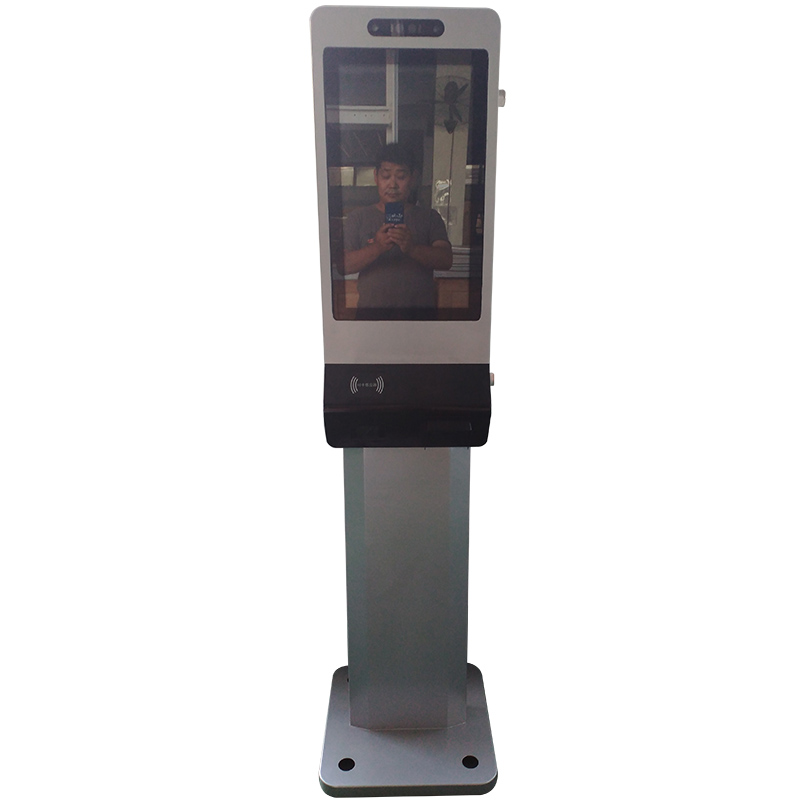

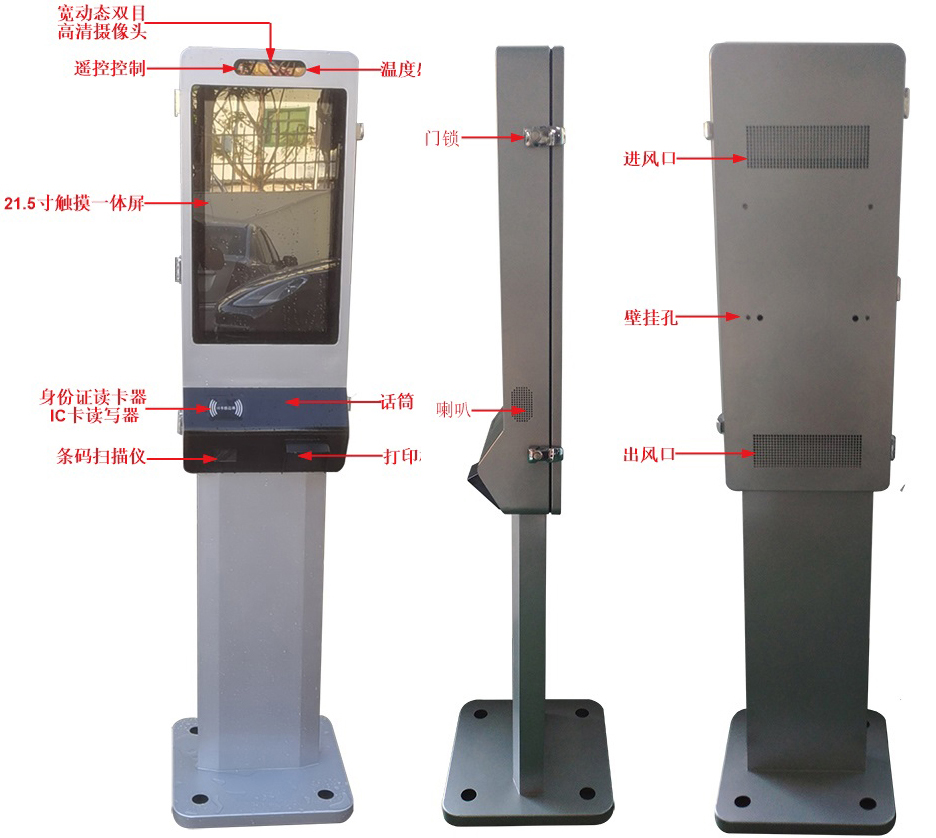

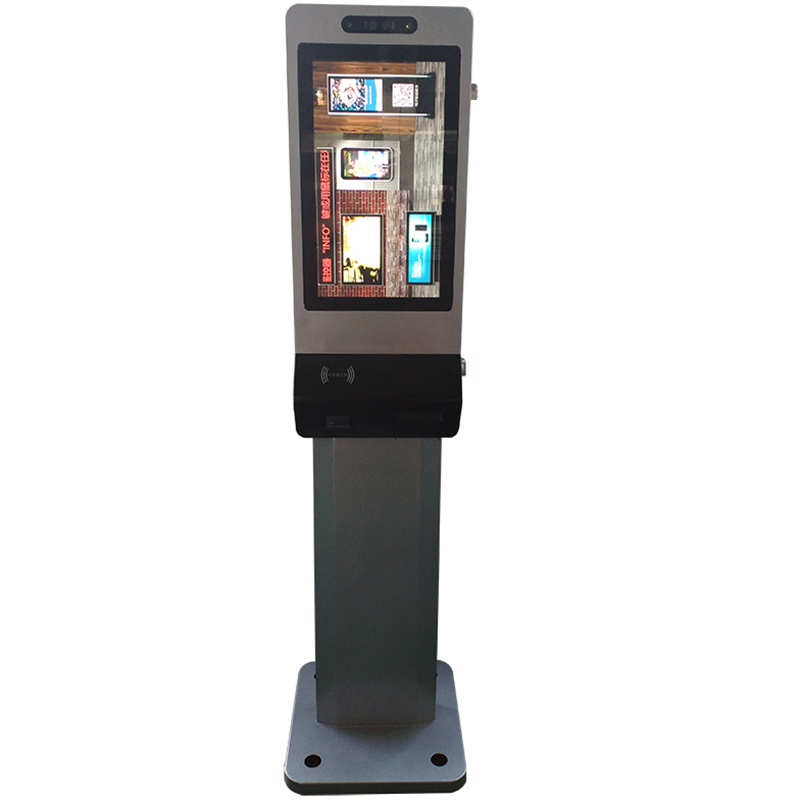

21.5寸室外多功能戶外一體機安裝方式支持壁掛和落地（立式）兩種方式，集成21.5寸高清液晶屏和室外專用電容觸摸屏；寬動態雙目攝像頭 ；身份證和IC卡讀卡器；熱敏打印機；條碼掃描，RK3399工業主板等模塊。

l? 21.5英寸工業級高亮度液晶屏，顯示尺寸：476*268mm；

l? 亮度要求1500cd/㎡，帶環境自動光感、防護爆鋼化玻璃。

l? 內部結構按要求設計進行加強筋加固，整機結構牢固性可抗12級臺風，機器材質采用冷軋板，噴漆工藝采用雙層噴戶外粉，外觀采用新穎設計，可定制外觀，機器固定采用壁掛和落地式二用安裝方式，分別采取前開門和后開門進行維護設計。

l? 整機采用高品質散熱風扇散熱，加防雷、過載、過壓、過流、過溫保護設備、結構采用防雨、防塵、防太陽暴曬設計。

l? 功能需要：采用工業級嵌入式安卓主板、可支持Wifi、RJ45接口、可支持同時控制所有機器或單控某一臺，支持全高清1920x1080解碼。

二、產品特點

外觀時尚：標準款外殼，可根據客戶需求，專業設計高雅時尚的外殼，款式多樣，高檔非凡；

定時背光：支持10組時間段定時背光調控，方便易操作；

智能控溫：智能控溫系統，保持機身內部恒溫干燥環境，防止起霧、凝水現象；

防塵防水：整機密閉性設計，阻止外界粉塵、水進入內部，達到IP55標準；

防曬防爆：外殼為鍍鋅鋼板，經專用戶外粉烤漆、防水防曬、防腐蝕、防爆專業表面技術處理；可在戶外使用達10年不褪色；

三、產品功能

n? 顯示模塊

（1）采用工業級高可靠模塊化設計，使用方便、美觀 、維護簡單方便、保護措施齊全。

（2）高分辯率、高對比度、高亮度、極大提高畫面層次感，能更好表現細節。

（3）具有自動消除殘影功能，防紫外線、對太陽光隔熱、自動光感綠色節能保護液晶屏的長期使用。

（4）具有黑電平延伸自適應功能,增強圖象景深層次感。

（5）采用工業級液晶屏，視頻圖像更加亮麗，立體感更強。

（6）16.7M色，畫面更加自然，細膩畫面真正無拖尾。

（7）具有智能溫控環保靜音 可靠性高，穩定性好，特別適合在惡劣的環境中工作。

（8）超長壽命，7*24小時不間斷工作，可達6萬小時以上。

n 查詢功能

采用G+G電容觸摸，十點觸控，精準度高。市屏可點擊查詢地圖導航，查詢附近商圈、餐飲等，增加豐富的智能體驗。

n 掃碼功能

支持手機二維碼掃描功能，為市民提供方便實用。

n 打印功能

58mm熱敏打印功能，打印二維碼和基本信息。

n 人臉識別

寬動態雙目200W高清攝像頭。

n 讀卡功能

支持身份證讀取，IC卡讀寫功能。

n 話筒

支持語音通話功能

n 電氣參數

（1）外殼材質全鍍鋅鋼板制柜體，外表面進口金屬漆，防磁、 防靜電、進口的防水材質，整機采用IP55防水，戶外全天候防水防塵，防盜、防爆等設計。

（2）高可靠電氣保護：漏電、過載、過壓保護、防雷保護裝置、過溫保護等。

（3）音響：采用雙聲道，立體聲環繞功放系統，輸出功率8歐2×10W。

（4）工作環境溫度設計標準+50°~ -30°，冷卻采用高品質組合風扇。

（5）防護玻璃：采用6mm鋼化玻璃。

（6）整機各個系統采用模塊化設計原則，可持續性、可維護性設計。

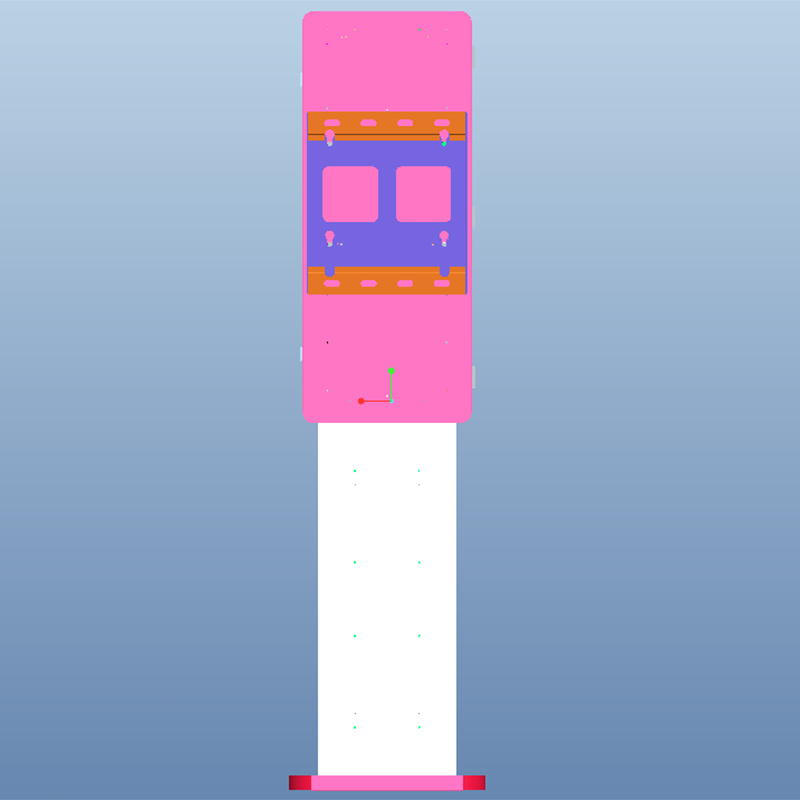

（7）機器固定方式：采用從地面澆筑多顆M12-16螺絲柱，穿插至機器底部加螺母固定。

（8）光感及過熱防護系統：屏幕背光采用自動環境光感應，實時調節屏幕亮度即滿足強陽光直射環境下的清晰圖像顯示，又讓屏幕在晚上不刺眼和能源浪費，當機器內部溫度超出液晶屏極限時熱管理系統將會第一時間響應關閉液晶屏，以保護液晶屏長期工作在惡劣環境中而不損壞。

n 播放系統

1.利用數字化的戶外電子顯示屏，播放圖片、動畫、視頻等豐富多彩的海量內容，體現智慧交通宣傳的先進性。

2.播放活潑、生動的視頻內容增加宣傳內容的趣味性，還可增加觸摸功能，與市民進行互動，吸引民眾，形成有效的溝通。

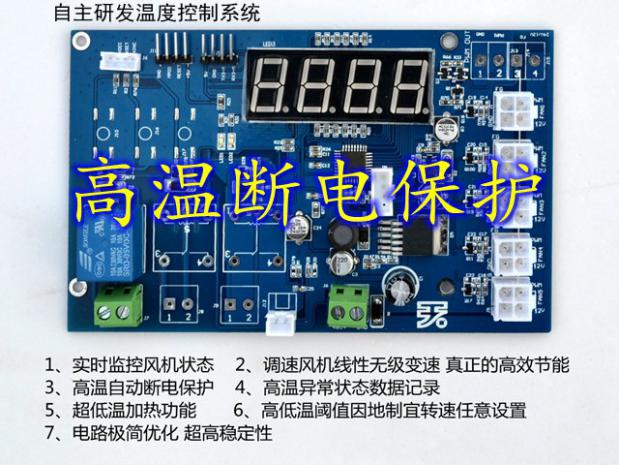

n 溫控系統

n? 散熱

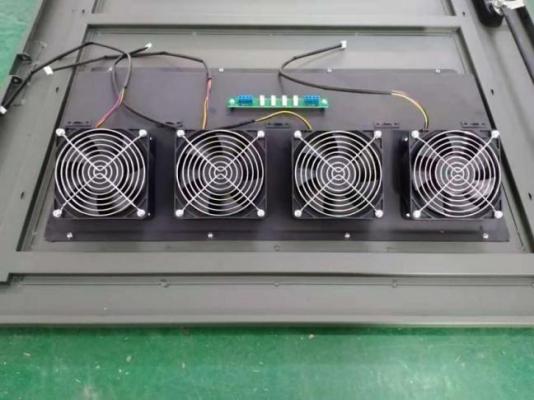

1．采用智能高品質風機組控溫，產品內部采用下進風，上出風，讓整個機器循環散熱通風，滿足-30-+50度的戶外環境下顯示屏不黑化，整機正常工作。

2.專業定制風機組循環散熱設計，完全匹配整機功耗；自動感溫系統，保證內部溫度在0-40度范圍內。可適用全球不同地區高低溫環境。

n? 防塵

n? 電子電控

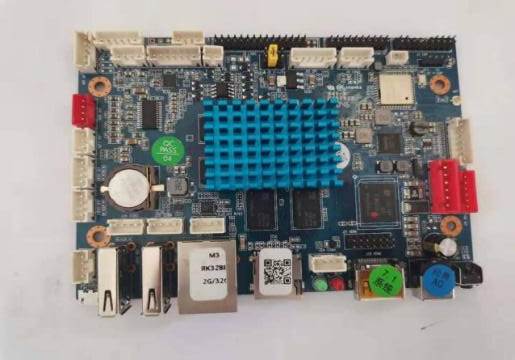

1.采用安卓播放器，RK3399，4+32G，支持遠程和本地節目管理。工業級嵌入式安卓主板、可支持Wifi、RJ45接口、4G聯網、可支持同時控制所有機器或單控某一臺，支持全高清1920x1080解碼。

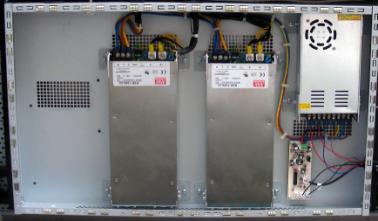

2.采用工業級開關電源，穩定、長壽命。

3.具有漏電、防雷等保護配置。

4.配置定時器，可設置按天、周設置定時開關機。

5.配置過溫保護，當內部溫度高于50℃關閉顯示屏背光，內部溫度下降到45℃時恢復正常工作狀態。

四、產品配置

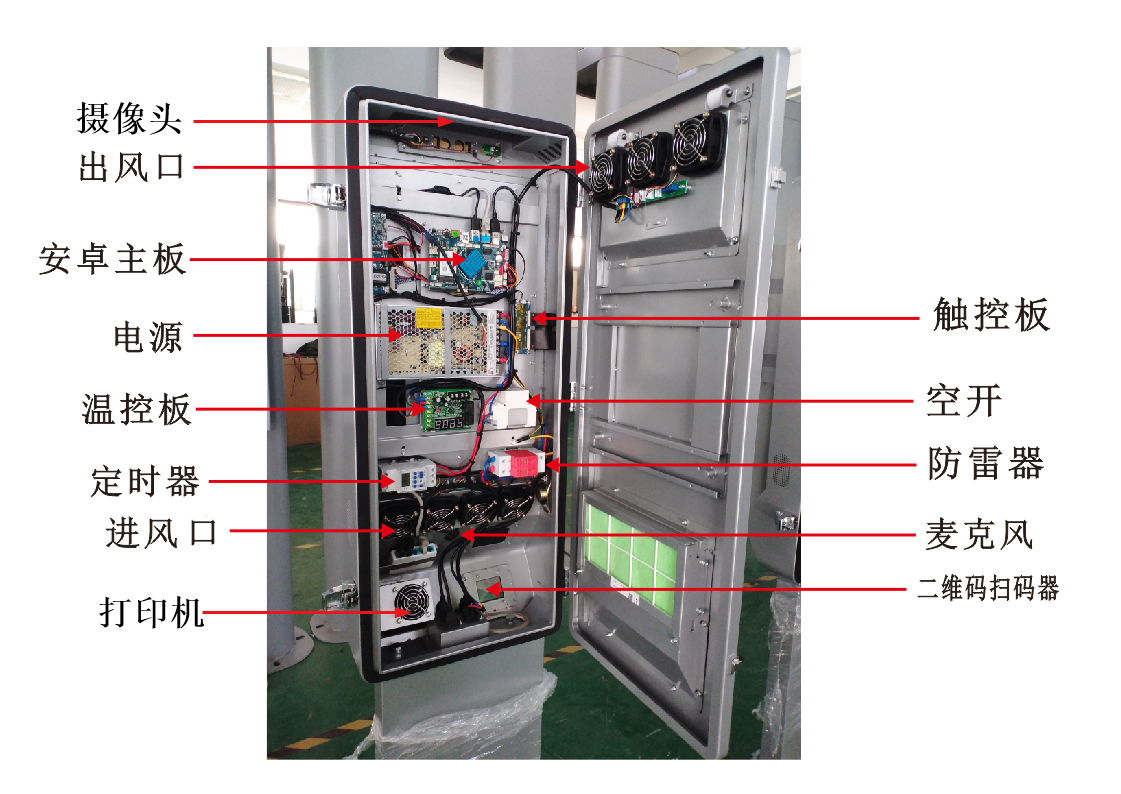

產品名稱	組成部分	規格型號
?21.5寸 室外多功能一體機	鈑金外殼	鈑金外殼采用1.5mmSGCC鍍鋅鋼板，內層噴涂富鋅底粉，表層噴涂杜邦戶外塑粉保護，使用年限確保10年以上；
	防爆玻璃	6mm防護鋼化玻璃，進口玻璃原片；透光率97%，反射率3%；鋼化防爆；
	戶外高亮液晶屏	21.5寸工業級高亮液晶屏,顯示面積476*268mm； LED直下式背光，亮度1500cd/m2，陽光下可視 屏幕分辨率高清1920*1080； 自動感光探頭，根據環境光線調節屏幕亮度，節能省電，減少光污染；
	播放系統	安卓聯網信息發布系統 ；安卓RK3399，4+32G； 支持圖片、視頻、文字等各種主流音視頻格式； 支持有線/4G/無線WiFi網絡傳輸； 支持單機插卡播放；
	觸摸	屏幕觸摸采用電容式G+G，十點精準觸摸，戶外觸摸穩定可靠.

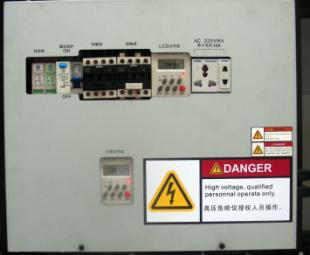

	電控系統	漏電保護開關，漏電保護、過壓保護； 微電腦定時開關，分時段定時控制機器啟停； 防雷器，防雷等級C級，防止瞬間感應雷擊； 臺灣明緯工業級電源，供電穩定可靠；

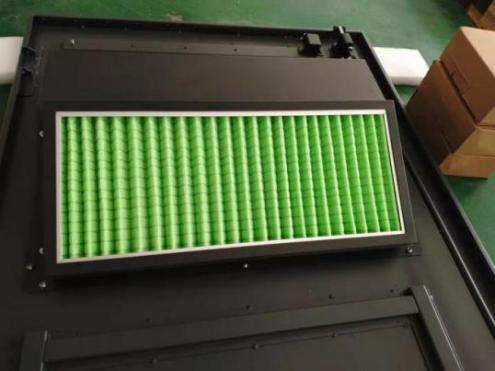

	散熱系統	智能風扇一體化控溫，滿足-30-+50度的戶外環境下顯示屏不黑化，整機正常工作；采用進口軸流風機，配套風扇調速板，自動感溫，自動調節風扇轉速，節能省電，延長風扇使用壽命； 高效多層過濾系統，隔離有害灰塵進入機器內部，整機防護等級達到IP55；
	測試系統	噴淋防水測試； 高低溫測試； 太陽輻射測試； 整機老化測試；
	人臉識別	寬動態雙目200W高清攝像頭
	讀卡	身份證閱讀器和IC卡讀寫功能，符合符合中華人民共和國公安部頒布的GA450-2003《臺式居民身份證閱讀器通用技術要求》
	打印功能	58mm熱敏打印機，紙寬：57.5 ±0.5 毫米，紙外徑：Φ75 毫米，標配 GB18030 簡體中文
	條碼掃描	支持一二維碼掃描
	話筒	支持語音通話
	喇叭	雙聲道

、規格參數（例21.5英寸屏方案規格）
