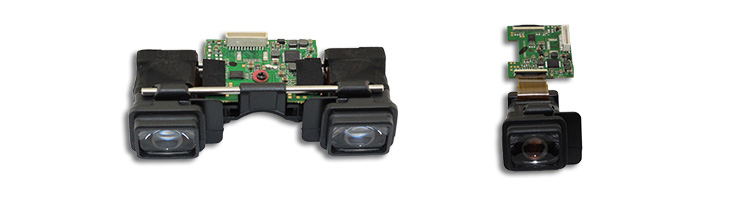

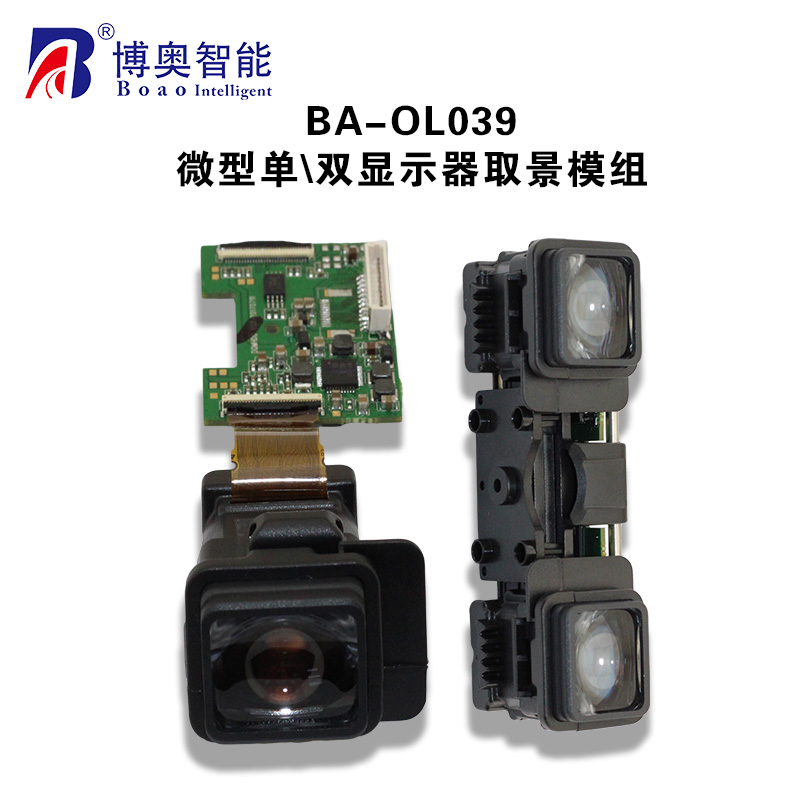

單雙目微型顯示器

一、產品介紹

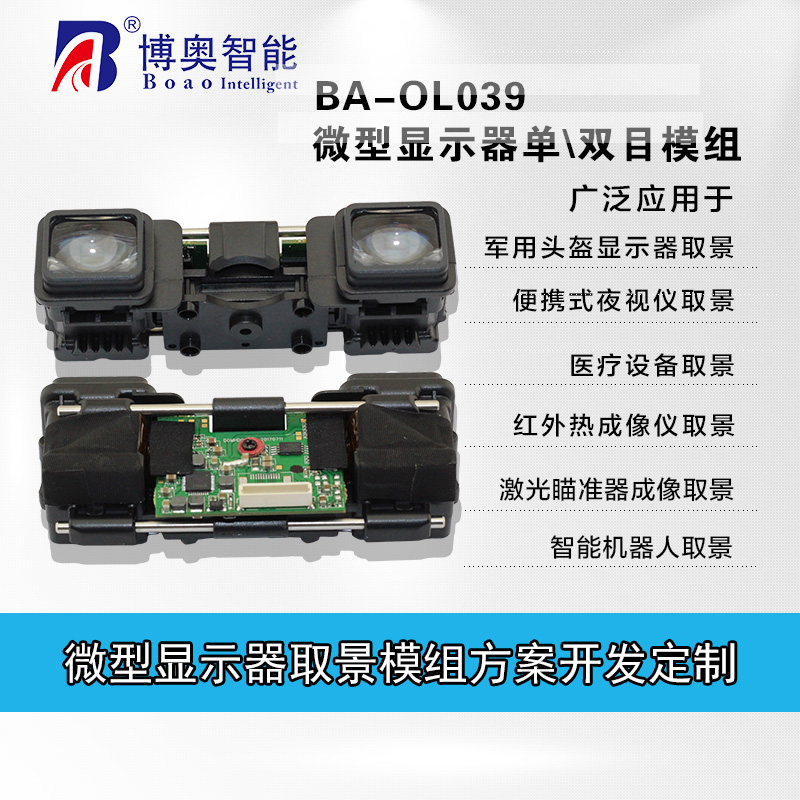

? ? ? ?該顯示微型顯示器為減少客戶開發周期，降低客戶開發楊本應運而生，顯示器含2個XGA像素的微型顯示芯片、以及圖像驅動控制電路。該顯示器圖像清晰1024*768像素，體積小巧，可以方便地應用到客戶的產品開發設計中，該顯示器主要設計應用到：軍用頭盔顯示器，軍用顯示器套件、便攜式夜視儀、醫療設備取景、紅外熱成像儀取景，激光瞄準器成像、單兵夜視系統、游戲頭盔、智能機器人取景、計算計成像、遠程教育、FPV眼鏡、AV/VR眼鏡等。

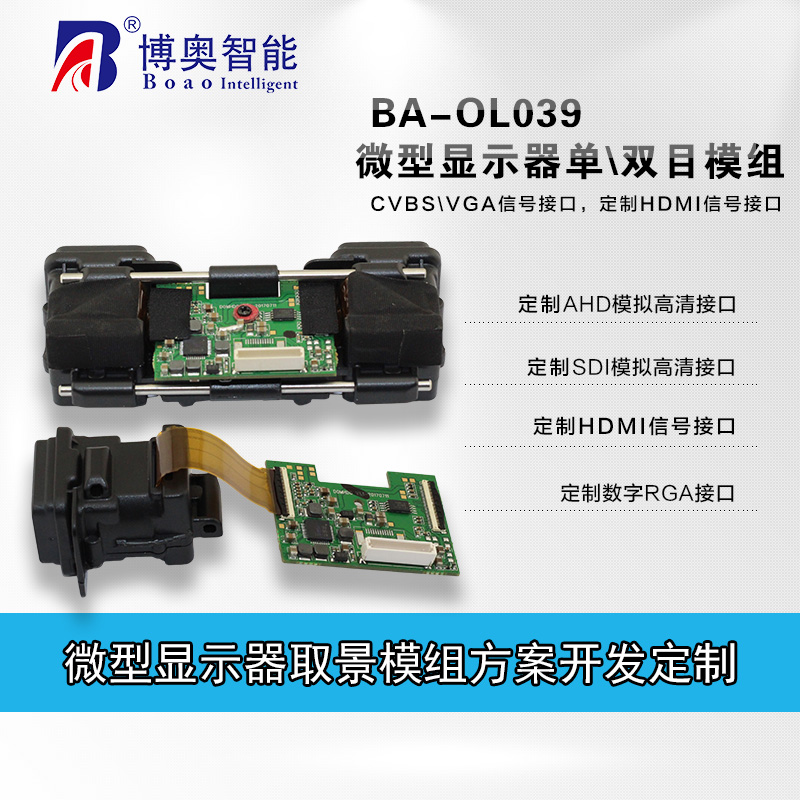

二、產品接口

?? 驅動電路板有CVBS信號接口，VGA信號接口，定制HDMI信號接口。

三、可以定制部份

? 1、可以定制數字RGA接口、AHD模擬高清接口、SDI模擬高清接口。

? 2、疊加電池電量顯示圖標并實時監測電池電量。

? 3、疊加十字線標識，十字線形狀可按要求繪制，位置可固定或移動

? 4、可通過串口通訊協議完成圖像亮度對比度等調節或其他功能。

? 5、可以定制不同規格的光學透鏡系統。

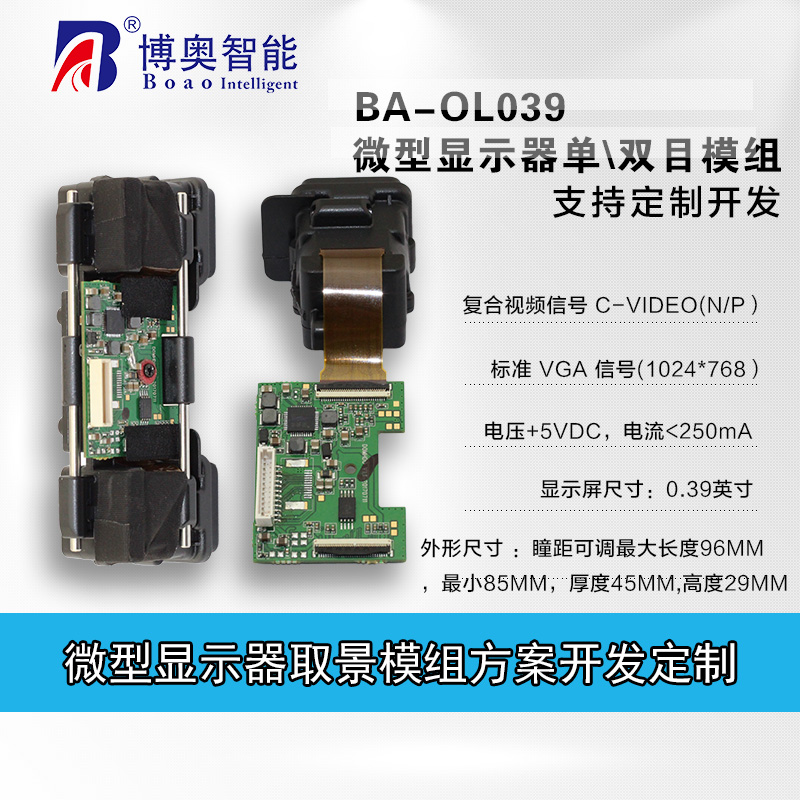

四、參數規格

? 1、復合視頻信號 C-VIDEO(N/P 制式自動識別)

? 2、標準VGA信號（800*600 1024*768 1280*720 分辯率 60HZ 刷新率）

? 3、電源：供電電壓+5VDC，電流<250mA

? 4、顯示屏分辯率XGA (1024*768)

? 5、工作溫度：-40-60度

五、光學系統（可定制）

? 1、視場角(FOV)38 度

? 2、出瞳距離(Exit Relief)20mm

? 3、出瞳直徑(Exit Pupil)10mm

六、具備亮度調節、對比度調節功能。

七、外形尺寸?

瞳距可調最大長度96MM，最小85MM，厚度45MM,高度29MM

八、重量：90g
